1、產品簡介

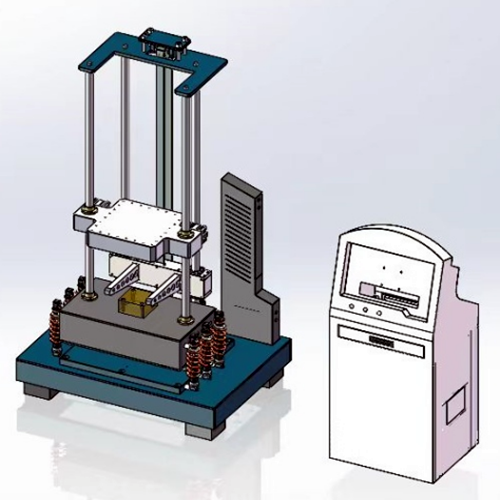

機械沖擊試驗臺主要適用于電子產品、航空航天、船舶、軍工、汽車部件、交通運輸?shù)阮I(lǐng)域的抗沖擊試驗。通過選擇不同的波形發生器，可以進行半正弦波、后峰鋸齒波或方波等沖擊試驗。

設備滿足：GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E等測試規范。

2、機械沖擊試驗臺主要參數

型號:AP-JXCJ-300

工作平臺:300×300 mm

最大負載:5KG

峰值加速度:半正弦波：20-- 600 G

后峰鋸齒波：（選購）

方波：30---100G（選購）

脈沖持續時間

半正弦：1---30ms

后峰鋸齒波：6—18ms

方波：6---18ms

設備尺寸:1300×1450×2550mm

設備總量:1300 kg

測量系統

輸入通道:2通道

采樣頻率:192KHz

電壓范圍:-10V--+10V

耦合方式:AC/DC/ICP

脈沖持續時間:0.5—100ms

最大加速度:5000G

通訊接口:USB2.0

支持標準:ISO,MIL-STD-810，用戶自定義標準

操作系統:Microsoft Win7/10

系統加速度傳感器

輸出方式:電荷式

靈敏度:3.93pC/g

頻率范圍:0.5---12KHz

加速度范圍 :±2500G

工作環境:-40~+160℃

其他說明

電源:AC  3相380V±10％ 5KVA

壓縮空氣:0.5-0.8Mpa

溫度:RT～40℃

濕度:25℃＜85RH％

可靠性:設備平均無故障率≥5000小時；

檢定標準:JJG541-2005

3.設備特點介紹

3.1工作平臺

采用高強度進口鋁合金工作平臺

3.2 升降高度控制:提升的高度通過安裝在底座上的光電編碼器組件測量，光電編碼器測量具有精度高、抗干擾能力強，可靠性高，保證了沖擊的重復性。

3.3 剎車系統:采用氣液增壓，強力摩擦抱閘防二次沖擊制動功能可以快速、可靠地制動，防止二次反彈

3.4緩沖系統:為了減小沖擊試驗機對地面的沖擊力，沖擊機設計了自緩沖系統，系統由大質量底座、阻尼器、氣囊組成。減振系統可以減小工作平臺沖擊傳遞至地面的沖擊力及對沖擊波形具有很好的高頻濾波作用，沖擊波形更加平滑。

3.5波形發生器

半正弦波：橡膠墊塊

后峰鋸齒波：鉛錐+模具+熔爐

方波：氣缸+減壓閥

3.6機械沖擊試驗臺安全裝置

急停開關: 通過強制斷開動作機構的接點熔接等緊急情況下切斷電路，符合   EN418 帶有防止誤操作的保險機構。

3.7沖擊測量系統介紹與特點

沖擊測量分析控制儀是一臺基于DSP結構的高質量的動態測量、動態分析及控制系統。

3.7.1、性能價格比和可靠性高

硬件采用模塊和低噪聲設計技術，實現控制及測量分析功能的硬件電路均置于接口箱中，獨立于計算機，采用USB2.0負責接口箱與PC機的通訊。

3.7.2、測量精度高

采用高性能浮點DSP處理結構，24位分辨率的ADC/DAC，配合高精度浮點數字濾波和低噪聲設計技術。

完善的自動安全檢測和保護功能，試驗安全性高設有手動緊急中斷、沖擊臺極限限制、參數設置和理性等完善的安全措施，保證試驗安全運行。

3.7.3、多樣的操作方式

可采用手動、半自動和全自動循環操作方式。

3.7.4、輸入方式靈活多樣：電荷、ICP

接口箱內置了電荷放大器，可直接與電荷型加速度傳感器直接相連；并內置ICP恒流源，可直接與ICP傳感器連接。

3.7.5、基于Win2000/NT/XP的應用軟件，操作簡便

測量與控制由DSP實現，使PC軟件僅負責與用戶交互及顯示，真正實現了Windows的多任務機制和圖形界面，用戶操作方便，顯示形式豐富。

3.7.6、自動生成WORD試驗報告

在試驗過程中和試驗結束后，能自動或手動生成Microsoft  Word試驗報告，用戶自定義報表內容。

3.7.7、控制特性

數字控制高度、精度高、重復性好；

自動跌落高度計算與控制；

開機自檢，自動保存運行記錄；

提供反彈控制，無二次沖擊；

系統提供報警功能；

3.7.8、測試系統特點：

符合MIL-STD-810，GJB-150-18-86，IEC68-2-27標準，DELL標準

量程：0.1V、1V、10V；

最高采樣頻率可達1MHz

信號調理：模擬濾波器和160Db/Octave數字抗混疊濾波器；

測量方式：多幀波形記錄與回放；

最大測試加速度100,000gn

最小測試脈寬0.1ms

支持內、外部觸發

幀長度：512，1024， 2048，4096，8192，16384；

時域分析：沖擊波性自動對準、自動容差帶檢測、峰值加速度、脈沖寬度、速度變化量等檢測；

沖擊響應譜分析：對數分辨率1/1、1/3、1/6、1/12、1/24倍頻程分析，調整阻

尼系數和Q（品質因數）值，獨立調整下限、上限和參考頻率；

自動生成測試報告

3.7.9分析功能：

沖擊波形瞬態捕捉:瞬態捕捉幫您得到單個或多個脈沖，系統自動分析沖擊脈沖的峰值、脈寬、速度變化量、頭部傷害指數HIC等數據,自動將捕獲的脈沖波形匹配到理想波形，并比較兩者間的偏差

沖擊響應譜分析:沖擊響應譜分析可對沖擊產生的潛在損傷進行評估，為設計產品的抗沖擊能力提供依據。系統對每個沖擊脈沖進行SRS分析，比較實際SRS和目標SRS的偏差。
